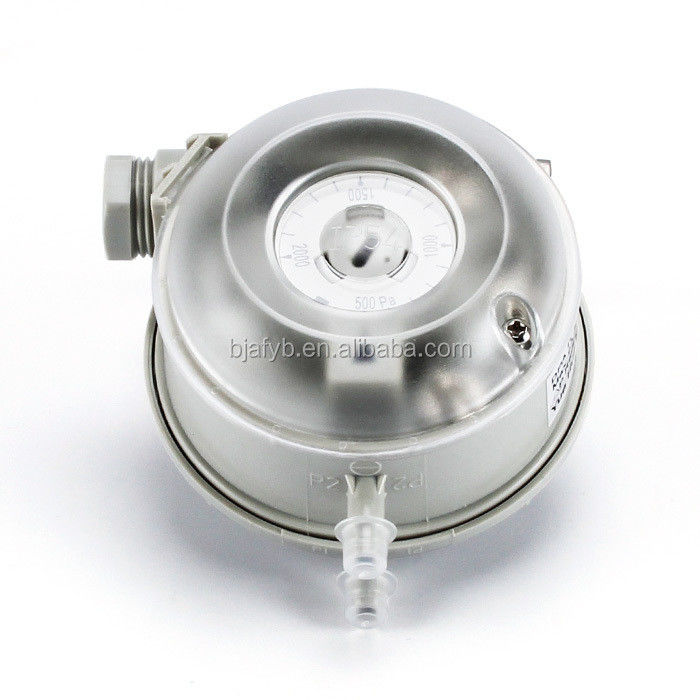

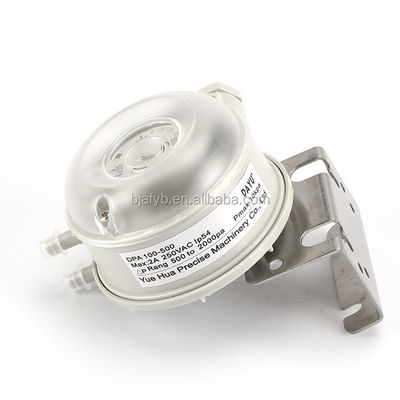

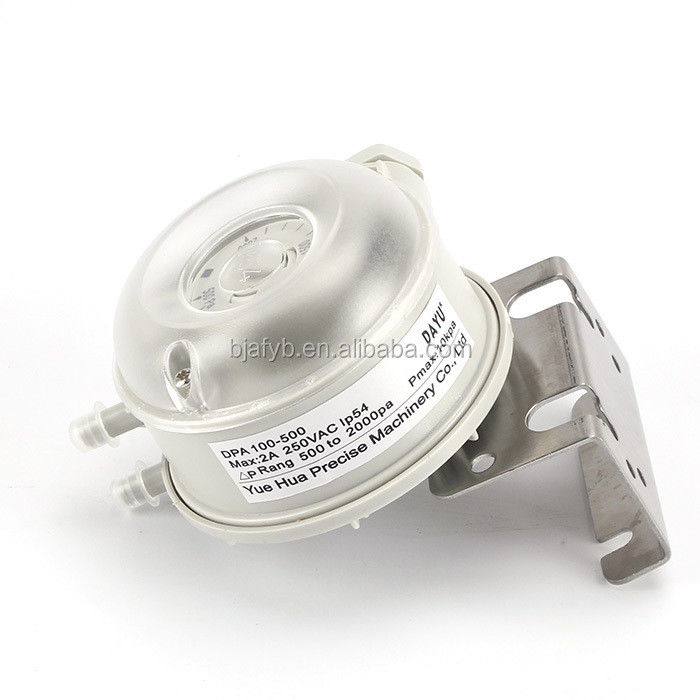

100 1000PA Luft- und Vakuumdruckdifferenzdruckschalter mit Anpassung

Der Druckdifferenzschalter überwacht den Zustand des Filterbildschirms, der Lüfter und des Luftstroms im Luftkanal.Der Luftdurchflussdruckdifferenzschalter wird für die Luft in der Klimaanlage oder der Lüftungsanlage verwendet, wie Reinraum, intelligente Gebäudeventilator-Klimaanlage Filterbildschirm, Umweltschutz, Ventilator und Bläser Steuerung, Filter und Bläser Steuerung, Flüssigkeits- und Niveaukontrolle, Gasflussregelung.

Sowie nicht brennbare Gas- und nicht ätzende Gasfilterüberwachung und Durchflussschalter

Eigenschaften:

Durch den Knopf kann der Druckdifferenzbereich frei eingestellt werden, wodurch die Anforderungen an den Druckdifferenz-Alarm des Filterbildschirms der AHU-Einheit vollständig erfüllt werden.Das hochtemperaturbeständige Gasfilmmaterial sorgt für die empfindliche Wirkung unter der geringen Druckdifferenz. Der Single Pole Double Throw Switch ermöglicht es dem Benutzer, frei zu wählen, ob er die normalerweise offenen oder normalerweise geschlossenen Knoten benutzt. Die Installation ist einfach. Die obere Abdeckung benötigt nur eine feste Schraube,und die kombinierte Stütze ist für die vertikale und horizontale Installation geeignet. Die mittlere Temperatur liegt im Bereich von - 15 / + 60 °C. Die Produktionskalibrierung von bo603 erfolgt bei Raumtemperatur und es wird auch nahe Raumtemperatur installiert.Wasserdampfkondensation kann bei hoher Luftfeuchtigkeit auftreten. Bei der Installation achten Sie auf die nach unten gerichtete Richtung der Schlauchanschlussdüse.P1 bis zum hochdruckenden Ende (mit "+" gekennzeichnet) P2 bis zum niedrigen Druckenden (mit "-").

Beschreibung des Verkabelungsdiagramms:

Die tatsächliche Druckdifferenz ist kleiner als der eingestellte Wert und die Kontakte 1-2 sind eingeschaltet.

Fragen, auf die aufmerksamkeit geachtet werden muss:

Ist der Differenzdruckschalter nicht gemäß den obigen Anweisungen eingebaut und sind die beiden Schaltstellen nach unten ausgerichtet,Der Messdruckunterschied des Schaltpunktes weicht um 20 Pa ab., die hauptsächlich durch das Prinzip des Differenzdruckschalters bestimmt wird (eine sehr dünne Gasfolie im Differenzdruckschalter wird nach innen in zwei Kammern aufgeteilt,wenn die Gasfolie nicht senkrecht, sondern horizontal installiert ist, wird das Selbstgewicht des Gasfilms selbst die Detektion des Gasdruckunterschieds beeinflussen).

Vermeiden Sie Stromschläge oder Beschädigungen der Ausrüstung.

Vor dem Gebrauch ist die Drahtverbindung abzuschließen und der Verbindungsstatus zu überprüfen.

Vor dem Gebrauch ist das Montageloch des Kunststoffrohrs zu durchbohren und die Z-Behälter vor Ort zu installieren (Standardkonfiguration).

Stellen Sie sicher, dass auf der Montagefläche nur minimale oder keine Vibrationen auftreten und dass der Schalter direkt an der Rohrleitung, dem Heizkörper oder dem Panel befestigt werden kann.

Druckanschluss-Standortkennzeichen: + (hoher Druck) und - (niedriger Druck oder statischer Druck)

Technische Parameter:

Höchstdruck: 10 KPA

Druckmedium: Luft, nicht brennbares und nicht ätzendes Gas

Schutzniveau: IP54

Elektrische Verbindung: Stärkeranschluss oder Schraubenschluss

Leistung des Schalters: 1,5A (0,4A) / 250VAC

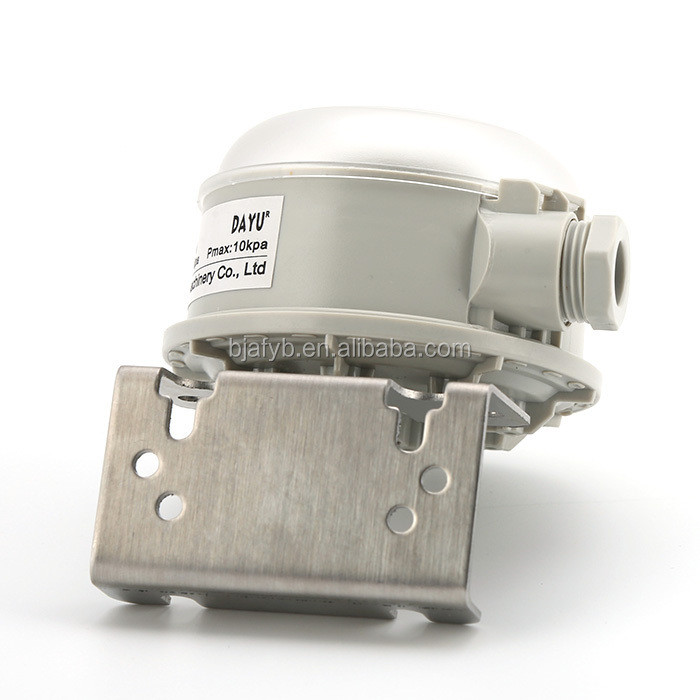

Anlagerichtung: vertikal (Standard-Anlagerichtung)

Zulässige Betriebstemperatur: - 20 °C - + 85 °C

Mindeststartdruck: Standard: 20 Pa; einstellbarer Einstellpunkt und Freiraum

Lagertemperatur: - 40-85 °C

Mindeststartfreiheit: 10 Pa (Bereich: 20 ~ 30 Pa)

Membranmaterial: Silizium

Kunststoffrohrdurchmesser: Φ 6,2 mm Betriebszyklus: > 100000 Mal

Gewicht: 100 g

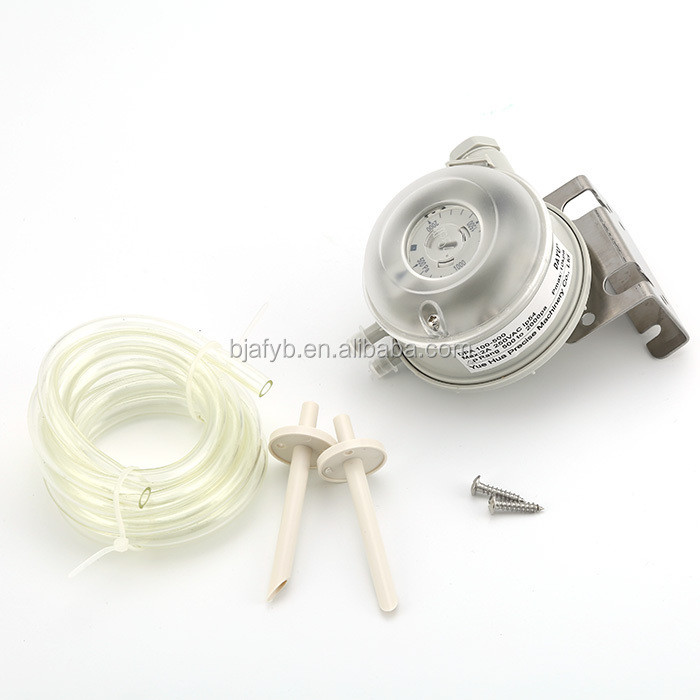

Zubehör Silikonschlauch 2 m lang

2 Anschlüsse mit Montageschrauben

Zwei Schrauben zum Einbauen des Gehäuses

3 Schraubendelemente für externe Leitungen

Spezifikation und Modell:

Druckbereich des Auftragsmodells

AF604-200 20-200Pa

AF604-300 30 bis 300 Pa

AF604-500 50-500Pa

AF604-1000 100 bis 1000 Pa

AF604-2000 500-2000 Pa

AF604-2500 1000-2500Pa

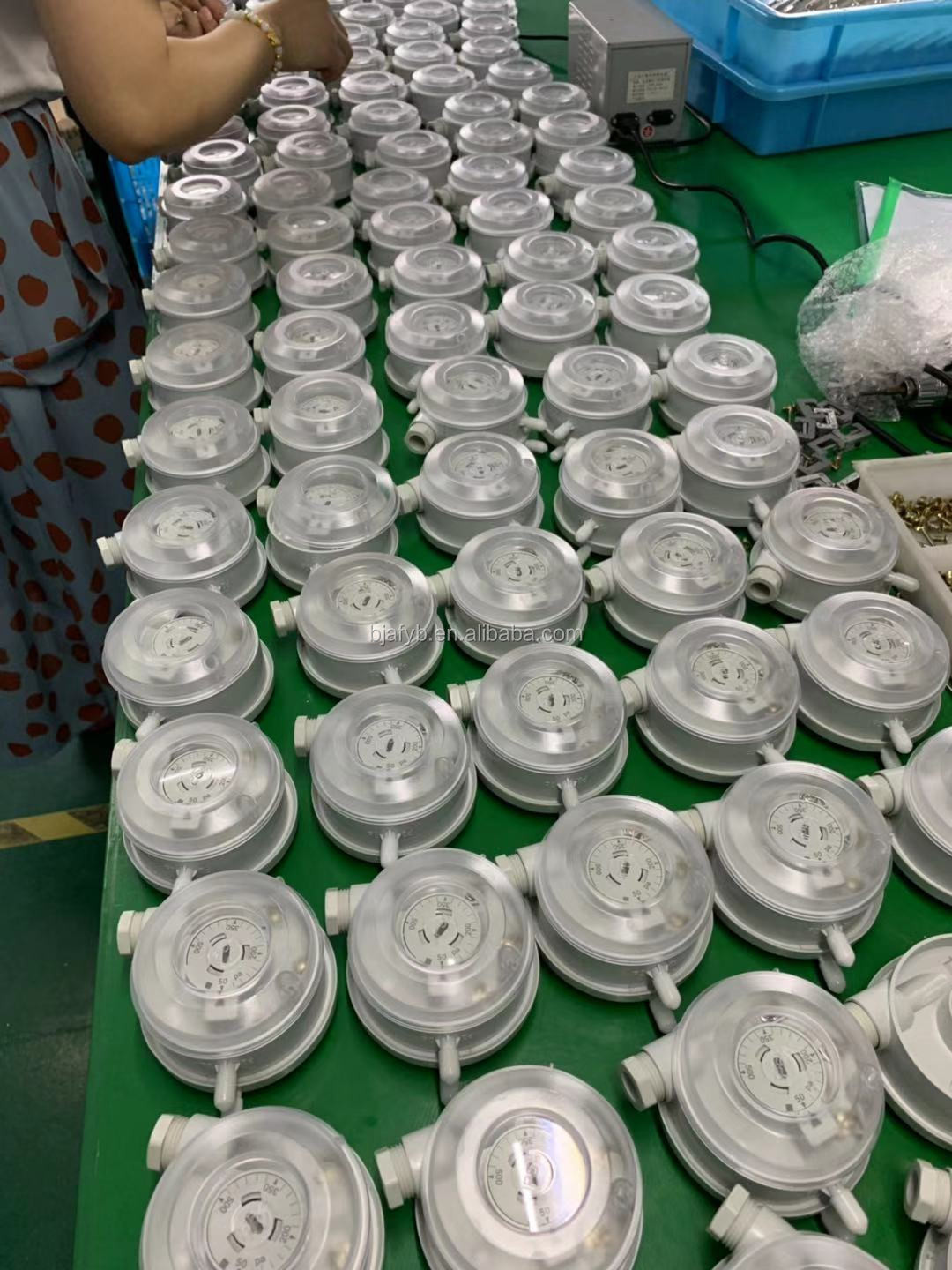

Bei Beijing aifanpeng Instrument Co., Ltd. wurde 2011 gegründet, spezialisiert auf Gebäudeautomationssysteme.Windgeschwindigkeitssensor, Kohlendioxid-Sensor, Differenzdrucksensor, Druckschalter.
